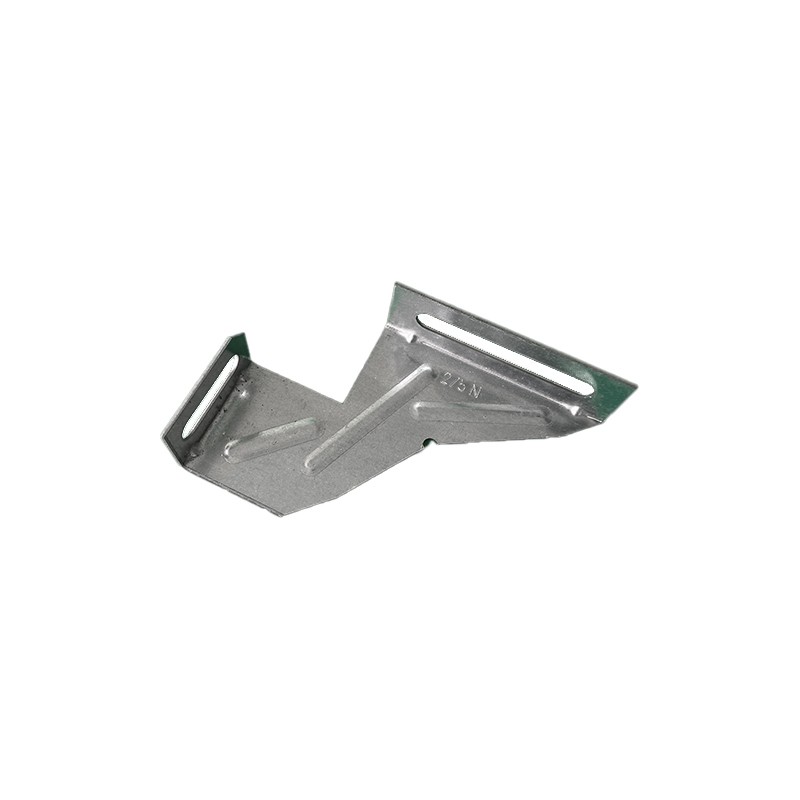

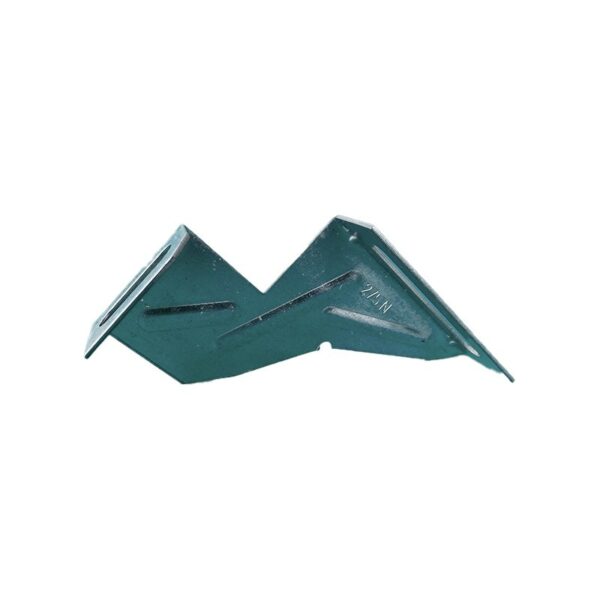

Equerre renforce 80×140 – patte a gousset menuiserie coulissante bois/pvc/alu résistance 275N

Description

L’équerre renforcé 80×140 répond à un cas fréquent sur chantier : la menuiserie coulissante doit être fixée à un support situé loin du dormant. Isolation par l’intérieur, tableau profond, rénovation avec doublage conservé… L’aile de 140 mm va chercher la maçonnerie ou l’ossature là où une patte courte s’arrêterait dans le vide. Le gousset qui relie les deux ailes garde l’angle rigide malgré ce grand bras de levier.

L’équerre renforcé 80×140 pour les tableaux profonds

Plus une patte est longue, plus elle a tendance à fléchir : la charge s’applique loin du point d’ancrage. C’est précisément pour cette raison que l’équerre renforcé 80×140 est munie d’un gousset. Ce renfort, formé dans l’angle, transforme une simple cornière en pièce rigide qui conserve sa forme quand le vantail roule ou quand le vent pousse sur le vitrage. Le dormant reste plan, le rail reste droit et le coulissement reste doux.

80×140 ou 80×120 : quelle longueur choisir ?

Les deux modèles partagent la même aile de 80 mm côté dormant et la même résistance annoncée de 275 N. La différence tient à la portée : 140 mm ici, contre 120 mm pour l’équerre renforcée 80×120. Mesurez la distance entre le dormant et le support sain, ajoutez la marge nécessaire aux vis et chevilles, puis retenez la patte la plus courte qui convient : une aile inutilement longue n’apporte rien. Pour une menuiserie légère sans contrainte de profondeur, l’équerre droite 70×66 peut suffire.

Les atouts de l’équerre renforcé 80×140

• Aile de 140 mm pour traverser isolant ou doublage
• Gousset qui compense le bras de levier
• 275 N annoncés, comme la version 80×120
• Adaptée aux coulissants larges et lourds
• Compatible bois, PVC et aluminium
• Vendue à l’unité pour ajuster les quantités au chantier

Pour qui ?

• Les poseurs de menuiseries intervenant en isolation par l’intérieur
• Les rénovateurs qui conservent le doublage existant
• Les constructeurs ossature bois aux murs épais
• Les services maintenance qui refixent une baie qui a bougé

Important : l’équerre renforcé 80×140 doit être ancrée dans un support porteur (béton, brique, montant d’ossature). Une fixation dans une plaque de plâtre ou un isolant seul ne reprend pas les efforts d’une baie coulissante.

Mise en œuvre sur chantier

Avant de commencer, rassemblez les pattes, la visserie adaptée au dormant, les chevilles adaptées au mur, un niveau, un mètre et une perceuse-visseuse. Préparez le nombre d’équerres nécessaire en fonction de la largeur et de la hauteur de la baie. Calez d’abord la menuiserie à l’aide de cales, réglez aplomb et niveau, puis vissez les pattes sur le dormant avant de les ancrer dans le mur. Avec une aile longue, placez la cheville au plus près du bout de la patte, dans la partie saine du support. Répartissez les points de fixation près des angles et à intervalles réguliers, en suivant les recommandations du fabricant de la menuiserie et les règles de pose applicables. Contrôlez enfin les diagonales du dormant : si elles sont égales, chaque équerre renforcé 80×140 peut être serrée définitivement.

Étanchéité et isolation du jeu

Une fois la baie fixée, le vide entre dormant et maçonnerie est souvent important dans un tableau profond. Remplissez-le de mousse expansive pour l’isolation en évitant d’en projeter sur les rails et les joints du coulissant, puis terminez par un mastic ou un joint adapté. La mousse n’a aucune fonction de fixation : ce sont les pattes qui portent la menuiserie.

Complétez votre équipement

Pour une pose sûre, prévoyez des cales fourchettes, des tirefonds bois DIN 571 pour les ossatures et des chevilles à frapper pour la maçonnerie. En dépose totale, la patte 95 mm rénovation Louineau et sa rallonge 93 mm couvrent les grandes profondeurs. Pour comprendre l’unité de la résistance annoncée, voir l’article Newton (unité) sur Wikipédia.

Caractéristiques

Type	Patte à gousset (équerre renforcée)
Dimensions	80 x 140 mm
Résistance annoncée	275 N
Usage	Menuiseries coulissantes, tableaux profonds
Matériaux de menuiserie	Bois, PVC, aluminium
Référence	123470

Commandez votre équerre renforcé 80×140 chez At Work Distribution, votre fournisseur de quincaillerie de pose pour menuiseries depuis 1998.
