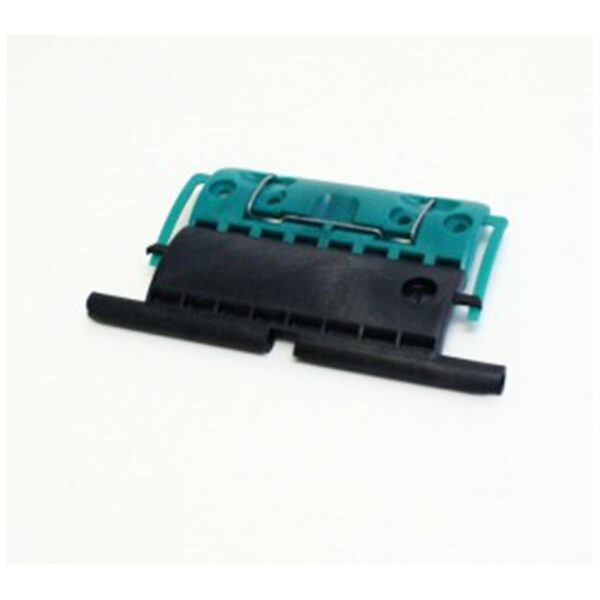

Attache lames volet roulant -1 maillon – verrou automatique ZH 875D pour lames 8mm

Description

L’attache lames volet roulant est la petite pièce qui fait le lien entre le tablier et l’axe motorisé ou manuel. Ce modèle 1 maillon, référencé ZH 875D, appartient à la famille des verrous automatiques Clicksur de Zurfluh-Feller : en plus d’accrocher la lame haute, il se bloque quand le volet est fermé et gêne ainsi la remontée forcée du tablier depuis l’extérieur. Il est prévu pour des lames de 8 mm.

Votre volet roulant ne descend plus ou penche d’un côté ?

Un moteur qui tourne alors que le tablier reste immobile, un volet qui se ferme de travers, des lames qui tombent dans le coffre : ces symptômes pointent souvent vers une ou plusieurs attaches cassées. C’est normal, car il s’agit d’une pièce d’usure qui peut céder après une mauvaise manipulation, un blocage par le gel ou un volet forcé. Ouvrez le caisson et comptez les attaches à changer : chaque attache lames volet roulant est généralement remplacée sans démonter le volet.

Une attache lames volet roulant qui verrouille le tablier

Sur un volet équipé d’attaches souples, le tablier baissé peut être soulevé à la main. Avec une attache lames volet roulant à verrou automatique, la liaison devient rigide en fin de course : le tube, arrêté par le moteur, retient le tablier. Le verrouillage se fait sans action de l’utilisateur, d’où son nom. Le modèle 1 maillon convient lorsque la distance entre le tube et la lame haute est faible ; pour un coffre plus grand, une version à plusieurs maillons est préférable.

Les atouts de l’attache lames volet roulant ZH 875D

• Verrou automatique qui freine le relevage du tablier fermé
• 1 maillon pour les coffres compacts
• Dédiée aux lames de 8 mm
• Système Clicksur clipsé sur la lame haute
• Remplacement rapide sans démontage complet du volet
• Petit prix pour une réparation durable

Pour qui ?

• Les dépanneurs en fermetures et storistes
• Les services techniques de copropriétés et bailleurs
• Les électriciens qui installent ou remplacent des moteurs de volets
• Les particuliers qui réparent eux-mêmes leur volet roulant

Conseil : avant de commander, vérifiez l’épaisseur de vos lames et le type de tube d’enroulement. Nous préconisons une attache tous les 60 cm environ sur la largeur du tablier ; remplacez de préférence toutes les attaches usées en même temps pour répartir les efforts.

Remplacer une attache lames volet roulant pas à pas

Coupez l’alimentation du moteur, puis descendez le tablier en position basse avant d’ouvrir le coffre. Retirez l’attache cassée du tube et de la lame haute. Fixez la nouvelle attache lames volet roulant sur le tube, puis clipsez sa partie Clicksur sur la lame haute. Répartissez les attaches de façon régulière, remettez le courant et testez plusieurs montées et descentes en surveillant le bon enroulement. Si le tablier frotte ou s’enroule en biais, vérifiez l’alignement des attaches et le réglage des fins de course.

1, 2 ou 3 maillons : bien choisir

Le nombre de maillons règle la distance entre le tube et le tablier. Un seul maillon convient aux coffres serrés ; les versions plus longues compensent un coffre plus haut. Pour une lame de 8 mm avec davantage d’espace, voyez l’attache 3 maillons à verrou automatique ZH 875F. Pour un tube octogonal, nous proposons aussi l’attache volet roulant octogone 1 maillon et sa version 2 maillons. En cas de doute, apportez l’ancienne attache ou contactez-nous.

Complétez votre équipement

Profitez de l’ouverture du coffre pour contrôler les autres pièces : le coussinet à broche avec goupilles et vis qui supporte le tube, et les arrêts de volet roulant qui empêchent la lame finale de remonter dans le coffre. Pour la commande, l’émetteur Situo 1 io Pure pilote un moteur compatible. Pour en savoir plus sur le fonctionnement de ces fermetures, lisez l’article Volet roulant sur Wikipédia.

Caractéristiques

Type	Attache de tablier à verrou automatique (Clicksur)
Référence fabricant	ZH 875D
Nombre de maillons	1
Épaisseur de lame	8 mm
Préconisation de pose	1 attache tous les 60 cm environ
Référence	123463

Commandez votre attache lames volet roulant chez At Work Distribution, votre fournisseur de pièces détachées pour volets roulants depuis 1998.
