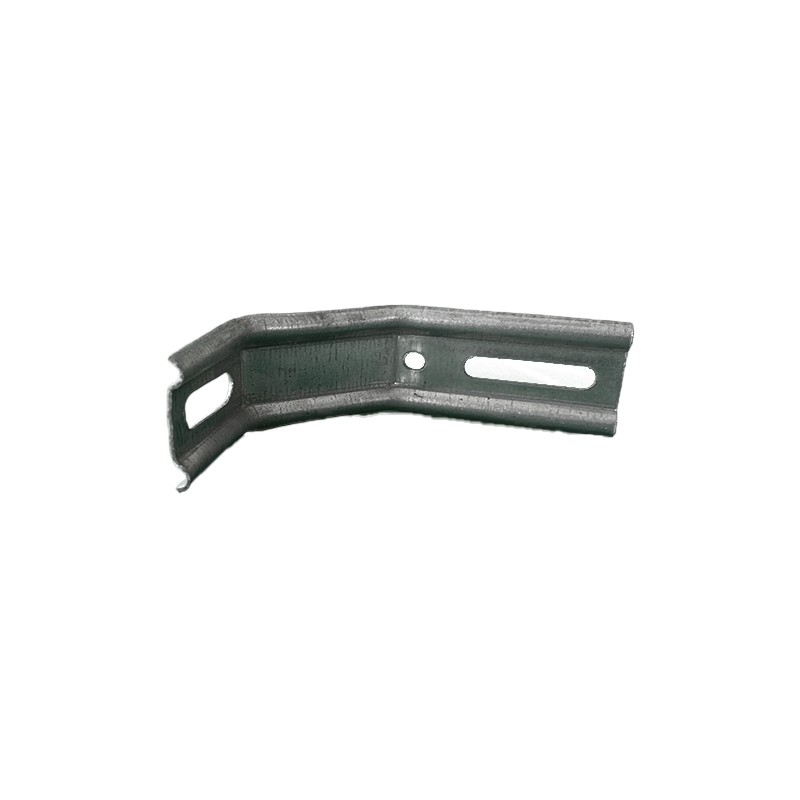

Equerre 70×100 pour menuiserie bois/pvc/alu resistance 257N

Description

L’équerre 70×100 est souvent la première patte que l’on sort de la caisse sur un chantier de remplacement de fenêtres. Une aile de 70 mm se visse contre le dormant, l’autre aile de 100 mm vient se fixer dans la maçonnerie ou dans l’ossature. Ce format intermédiaire laisse assez de longueur pour atteindre un support sain derrière un petit jeu de pose, sans être encombrant dans un tableau standard.

L’équerre 70×100, un format de référence pour la pose en tableau

Dans une pose en tableau, la menuiserie est placée entre les deux jambages de la baie. Le poseur dispose rarement de beaucoup de place : il faut une patte qui se glisse entre le dormant et le mur, puis qui ressort suffisamment pour recevoir une vis et une cheville. Avec ses 100 mm, l’équerre 70×100 répond à cette situation dans la plupart des logements, qu’il s’agisse d’une fenêtre à un ou deux vantaux, d’un châssis fixe ou d’une porte de service. Elle se monte aussi bien sur un dormant en bois massif que sur un profilé PVC ou aluminium.

Quelle résistance attendre de l’équerre 70×100 ?

La désignation du produit indique une résistance de 257 N. Cette valeur est la même sur les trois longueurs de la série 70 : l’équerre 70×125 et l’équerre 70×145 ne diffèrent que par la longueur de l’aile. Elle se situe entre l’équerre droite 70×66 (212 N) et les pattes à gousset destinées aux coulissants (275 N). Le chiffre sert de repère de comparaison ; le nombre de pattes à prévoir dépend toujours du poids et des dimensions de l’ouvrage.

Les atouts de l’équerre 70×100

• Longueur polyvalente : 100 mm conviennent à la plupart des tableaux
• Résistance annoncée de 257 N, identique sur toute la série 70
• Angle droit net qui aide à garder le dormant d’équerre
• Tous matériaux : bois, PVC et aluminium
• Encombrement réduit, facile à loger derrière un habillage
• Vendue à l’unité pour ajuster la quantité à chaque baie

Pour qui ?

• Les poseurs de fenêtres en rénovation comme en neuf
• Les menuisiers d’atelier qui livrent des châssis prêts à poser
• Les entreprises générales du bâtiment qui gèrent le second œuvre
• Les bricoleurs avertis qui changent une fenêtre eux-mêmes

Conseil : gardez toujours quelques pattes de longueurs différentes dans le véhicule. Si le support sain se trouve plus loin que prévu une fois l’ancienne menuiserie déposée, vous pourrez passer immédiatement à une aile plus longue sans interrompre la pose.

Étapes de pose

Commencez par présenter la menuiserie dans la baie et la caler en partie basse et sur les côtés. Réglez l’aplomb et le niveau, puis contrôlez les diagonales. Vissez chaque équerre 70×100 sur le dormant en respectant les zones de vissage prévues par le fabricant du profilé ; sur du PVC, évitez de percer dans les chambres de drainage. Marquez ensuite les trous dans le mur, percez au diamètre de la cheville, puis fixez l’aile de 100 mm. Placez des pattes près de chaque angle et à intervalles réguliers sur les montants et la traverse haute, conformément aux règles de pose applicables.

Bien choisir entre 100, 125 et 145 mm

Mesurez l’écart entre le dormant et la partie porteuse du mur, puis ajoutez la distance nécessaire pour placer la cheville en retrait du bord. Si le total reste inférieur à la longueur disponible, l’équerre 70×100 suffit. Au-delà, prenez la 125 ou la 145 mm. Pour une baie coulissante lourde, orientez-vous plutôt vers une patte à gousset comme l’équerre renforcée 80×100, l’équerre renforcée 80×120 ou l’équerre renforcée 80×140.

Complétez votre équipement

Pour caler la menuiserie avant fixation, utilisez des cales fourchettes pour fenêtres et portes. Côté mur, les chevilles à frapper tête cylindrique conviennent au béton et à la brique, et les vis à bois PZ zinguées assurent la fixation sur dormant bois. En rénovation avec dépose totale, la patte 55 mm rénovation Louineau est une autre solution. Pour aller plus loin, consultez l’article Fenêtre sur Wikipédia.

Caractéristiques

Type	Équerre de fixation à angle droit
Dimensions	70 x 100 mm
Résistance annoncée	257 N
Usage	Pose de fenêtres, portes et châssis
Matériaux de menuiserie	Bois, PVC, aluminium
Référence	123465
