Equerre renforce 80×120 – patte a gousset menuiserie coulissante bois/pvc/alu résistance 275N

Description

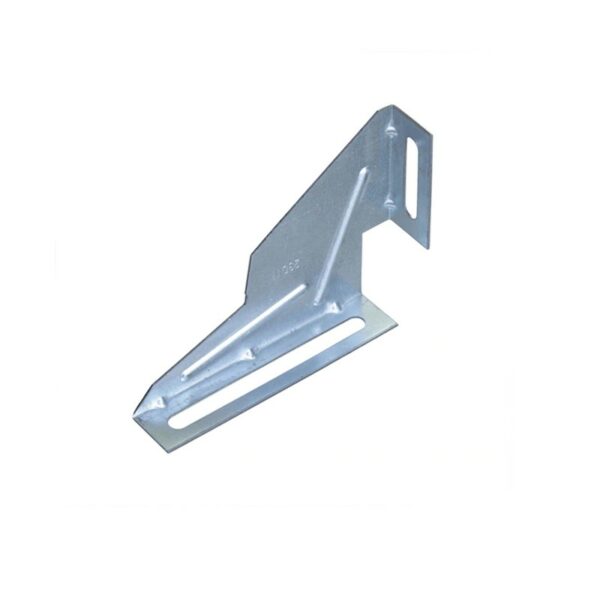

L’équerre renforcé 80×120 est une patte à gousset pensée pour les menuiseries coulissantes : baies vitrées, portes-fenêtres à galandage ou châssis à translation. Avec une aile de 80 mm et une aile de 120 mm, elle offre une grande surface d’appui côté dormant comme côté support, et son gousset de renfort empêche l’angle de s’ouvrir sous la charge. C’est une pièce de quincaillerie simple, mais déterminante pour qu’un ensemble lourd reste d’équerre dans le temps.

Pourquoi choisir une équerre renforcé 80×120 pour un coulissant ?

Un coulissant est plus large et plus lourd qu’une fenêtre à la française. Les vantaux roulent sur un rail bas, et le dormant doit rester parfaitement plan pour que le roulement reste fluide et que les joints restent étanches. Une équerre plate classique peut fléchir quand la menuiserie est sollicitée, en particulier lors des manœuvres répétées d’ouverture et de fermeture. Sur l’équerre renforcé 80×120, le gousset, ce pli ou cette nervure qui relie les deux ailes, supprime ce point faible : l’angle reste fermé et la fixation garde sa géométrie.

La longueur de l’équerre renforcé 80×120 permet aussi d’aller chercher un support sain plus loin, par exemple quand l’isolant ou le doublage impose un débord. Pour les tableaux plus profonds, la version équerre renforcée 80×140 propose une aile encore plus longue.

Une résistance de 275 N annoncée

La valeur de 275 N indiquée dans la désignation correspond à la charge que le fabricant associe à cette patte. Elle sert de repère pour comparer les modèles entre eux : à titre de comparaison, l’équerre droite 70×66, sans gousset, est annoncée à 212 N. Le nombre de pattes par menuiserie reste à déterminer selon le poids de l’ouvrage, sa largeur et les règles de pose en vigueur.

Les atouts de l’équerre renforcé 80×120

• Gousset de renfort : l’angle ne s’ouvre pas sous la charge
• Aile de 120 mm pour atteindre un support éloigné
• Résistance annoncée de 275 N
• Polyvalente : bois, PVC et aluminium
• Pose rapide par vissage dans le dormant et le support
• Petit prix unitaire, facile à stocker en quantité

Pour qui ?

• Les menuisiers poseurs de baies et de portes-fenêtres coulissantes
• Les entreprises de rénovation qui remplacent des menuiseries anciennes
• Les artisans du bâtiment qui assemblent des cadres ou des bâtis
• Les particuliers bricoleurs qui posent eux-mêmes un coulissant

Conseil : répartissez les pattes régulièrement sur la hauteur et la largeur du dormant, et placez-en toujours près des angles. Vérifiez l’aplomb et le niveau avant le serrage définitif : une patte bien fixée ne rattrape pas une menuiserie posée de travers.

Comment poser une équerre renforcé 80×120

Présentez la menuiserie calée dans la baie, puis positionnez chaque équerre renforcé 80×120 contre le dormant. Vissez d’abord l’aile côté menuiserie, puis fixez l’aile longue dans le support avec des vis et chevilles adaptées au matériau : béton, brique, bloc creux ou ossature bois. Sur un dormant aluminium ou PVC, utilisez des vis compatibles avec le profilé et évitez de percer dans les chambres drainantes. Une fois toutes les pattes serrées, contrôlez à nouveau l’équerrage en mesurant les diagonales.

Calfeutrement et finitions

Les pattes assurent la tenue mécanique, pas l’étanchéité. Le jeu entre le dormant et la maçonnerie doit ensuite être traité : mousse expansive pour isoler, puis mastic ou joint de finition pour bloquer l’air et l’eau. Laissez la mousse durcir avant de recouper l’excédent, et ne l’utilisez jamais pour remplacer une fixation.

Complétez votre équipement

Pour une pose complète, associez ces pattes aux cales fourchettes pour fenêtres et portes, aux vis à bois PZ zinguées et aux chevilles à frapper. En rénovation avec dépose totale, la patte 75 mm rénovation Louineau est une alternative, et la mousse Parafoam Standard complète le calfeutrement. Pour en savoir plus sur le métier, consultez l’article Menuiserie sur Wikipédia.

Caractéristiques

Type	Équerre renforcée à gousset (patte de fixation)
Dimensions	80 x 120 mm
Résistance annoncée	275 N
Usage	Menuiseries coulissantes
Matériaux de menuiserie	Bois, PVC, aluminium
Référence	123469

Commandez votre équerre renforcé 80×120 chez At Work Distribution, votre fournisseur de quincaillerie et de fournitures pour menuisiers depuis 1998.
