Description

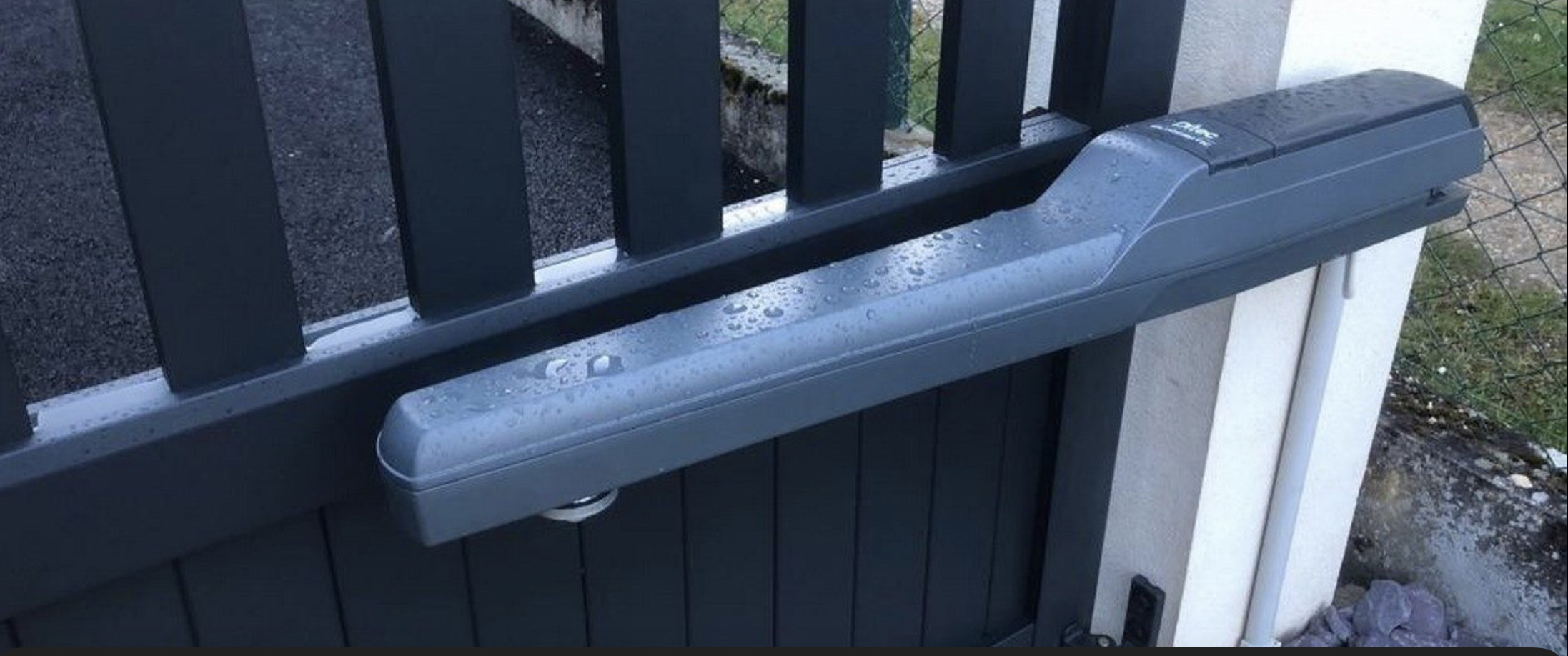

Moteur ditec portail battant PWR25
Le moteur ditec portail battant PWR25 Ditec est polyvalent et facile à installer.
Vous avez la possibilité de le fixer sur pilier étroit (minimum 120 mm de largeur) grâce à sa patte de fixation réduite. Il ne prend pas de place à l’ouverture car tout est intégré. Vous n’aurez donc pas de problème d’écoinçon trop court (par exemple le dos du portail et un mur retour).
Vous motoriserez des ventaux allant jusqu’à 2,5 mètres sans difficultés. Les vis ont un traitement de cataphores pour éviter la formation de rouille.
La gamme PWR de chez Ditec a passé avec succès les essais de résistance à la corrosion (ISO 9227). Cette gamme a également une résistance aux dommages des rayons UV (ISO 489-2).
La carte de gestion
C’est une carte de gestion Ditec LCU30H très performante qui pilote le moteur ditec portail battant PWR25. Un menu simplifié fourni avec le moteur, pour les novices. Il y a également un menu caché, pour ceux qui veulent rentrer dans les détails de programmation.
une procédure d’autoapprentissage facilitée par l’afficheur et les boutons de navigation. La configuration de l’automatisme se fait en quelques opérations seulement.
Vous pouvez réaliser un réglage complet des vitesses, des accélérations et des reprises. Il y a un protection en plastique de la carte, afin de ne pas craindre de « flash » sur les circuits imprimé dû aux nuisibles qui se retrouve collé dessus.
Il y a également le Green Mode (mode Green) pour garantir des économies d’énergie pendant la veille.
Vous trouverez des fonctions comme les diagnostics avec journal de données et d’analyse. C’est quelques-unes des fonctions disponibles sur les nouveaux tableaux LCU30Hs et LCU40 H.
Le moteur est garanti 2 ans Ditec

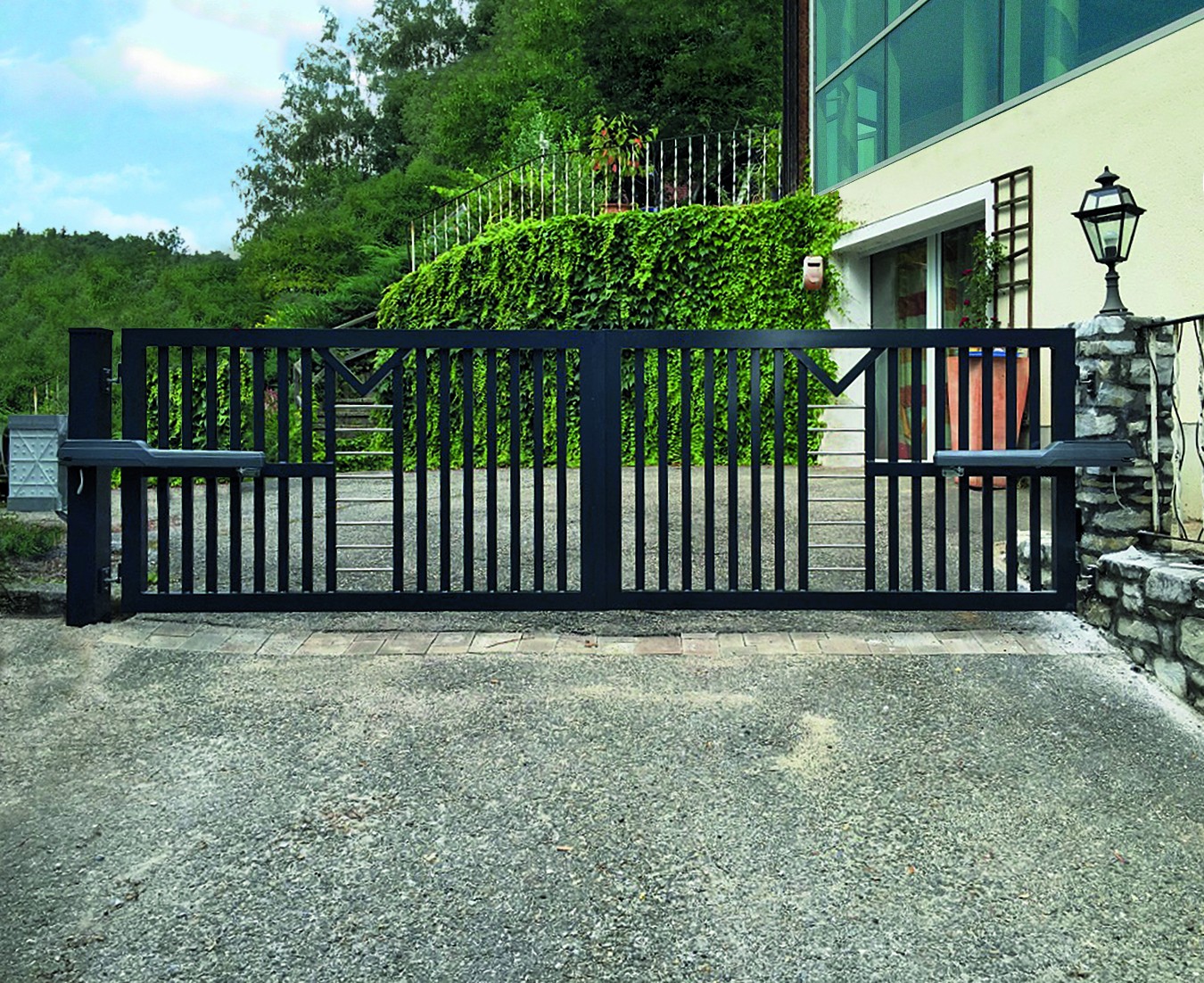

Moteur ditec portail battant
Le positionnement des pattes sur les piliers et sur le portail est le point le plus important à respecter. Prenez bien le temps de vérifier les positionnements par rapport aux cotes A et b du pilier.
Faites bien attention que le nez du moteur ne vienne pas frotter le portail pendant le cycle d’ouverture. Si vous avez un dos de portail posé à plus de 80 mm du dos de pilier, nous vous conseillons de peut-être caler ou utiliser des pattes de fixation PWR35 (ref 5020).
Les moteur PWR25 de Ditec ont des fins de course mécaniques réglables par clés 6 pans, pour le réglage de l’ouverture et de la fermeture.
Ce afin de pouvoir utiliser le moteur sans sabot de sol, ni arrêt d’ouverture. Cependant, nous conseillons d’utiliser malgré tout, sabot et arrêt dans la mesure du possible. Ce conseil est pour avoir une butée réelle sur laquelle la pression peut être effectuée. Et cela surtout pour des poses réalisées dans des couloirs venteux.
De plus, les fixations des pattes sur portail doivent être réalisées avec des inserts dans des lames renforcées si possible, ou alors traversées directement de part en part, pour une fixation optimale.
Nous sommes à votre disposition pour vous conseiller et guider dans votre choix.
Ce kit moteur comprend :
- 2 vérins PWR25H à 24 Vcc + fixations pilier / portail
- 1 coffret de commande LCU30H avec récepteur radio 433MHz intégré
- 1 jeu de cellules LIN2
- 2 émetteurs Rolling code à 2 canaux (1 x ZEN2 + 1 x ZEN2W)
- 1 gyrophare
- panneau d’alerte E109B
