Antenne externe gol148REA pour motorisation DITEC 433/868 mhz

Description

L’antenne externe GOL148REA est l’antenne extérieure Ditec pour motorisations de portails et de portes de garage. Lorsque la distance d’ouverture de vos télécommandes est réduite par un pilier métallique, un mur en béton épais ou des appareils émettant sur des fréquences proches, elle permet de placer la réception du signal là où elle est la plus efficace.

Pourquoi installer une antenne externe GOL148REA ?

Le récepteur radio d’une motorisation est souvent placé dans une armoire basse, derrière un pilier ou dans un coffret métallique. Dans ces conditions, le signal des télécommandes est atténué et la portée chute. En installant l’antenne en hauteur et bien dégagée, vous augmentez nettement la distance à laquelle le portail réagit. C’est particulièrement utile quand le portail est éloigné de la maison ou quand la circulation impose une ouverture rapide à l’approche.

Une antenne externe GOL148REA en 433 ou 868 MHz

L’antenne est fournie avec deux tiges : l’une pour le 433 MHz, l’autre pour le 868 MHz. Vous montez la tige qui correspond à la fréquence de vos télécommandes et de votre récepteur. Cette fréquence est généralement inscrite au dos de la télécommande ou sur le boîtier du moteur. Une seule référence couvre ainsi les deux fréquences les plus courantes des automatismes Ditec.

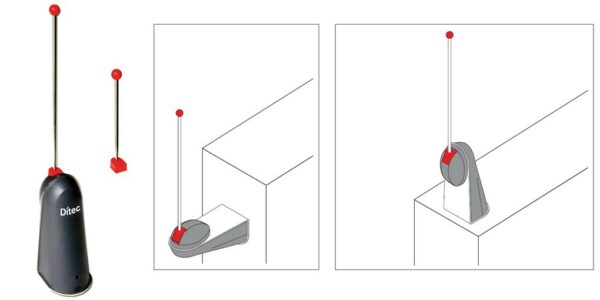

Deux modes de pose

L’antenne accepte deux modes de pose, pour s’adapter à la configuration du site : sur le dessus d’un pilier, d’un gyrophare ou d’un coffret, ou en fixation murale. Choisissez l’emplacement le plus haut et le plus dégagé possible, à l’écart des masses métalliques.

Les atouts de l’antenne externe GOL148REA

• Antenne Ditec d’origine
• Deux tiges fournies : 433 MHz et 868 MHz
• Deux modes de pose
• Augmentation sensible de la portée
• Réception déplacée hors de l’armoire
• Pour portails et portes de garage motorisés

Pour qui ?

• Particuliers dont le portail réagit trop tard
• Installateurs d’automatismes Ditec
• Copropriétés et parkings résidentiels
• Entreprises équipées d’accès motorisés

Conseil : utilisez un câble coaxial d’une longueur maximale de 10 mètres entre l’antenne et le récepteur pour conserver une bonne qualité de réception.

Installer l’antenne

Coupez l’alimentation de l’armoire de commande. Vissez sur l’antenne la tige correspondant à la fréquence de votre installation, fixez-la à l’emplacement retenu puis raccordez le câble coaxial aux bornes antenne du récepteur ou de la carte, en respectant l’âme et la tresse. Remettez sous tension et testez l’ouverture à différentes distances.

Vérifier la compatibilité

L’antenne externe GOL148REA se raccorde aux cartes et récepteurs qui disposent d’une entrée antenne. Vérifiez la notice de votre carte de commande pour repérer les bornes dédiées et confirmez la fréquence de vos émetteurs avant l’installation. En cas de doute, contactez-nous avec la référence de votre moteur.

Portée toujours faible ?

Si la portée reste insuffisante après la pose, contrôlez la pile des télécommandes, le serrage du câble coaxial et l’état du récepteur. Un module radio défaillant peut aussi être en cause : sur carte LCU30H, un récepteur brochable permet de le remplacer facilement.

Où placer l’antenne externe GOL148REA ?

La position de l’antenne compte autant que l’antenne elle-même. Visez un point haut, en vue directe de la zone d’où vous déclenchez l’ouverture, par exemple le sommet d’un pilier côté rue. Évitez de la plaquer contre une grille, un portail métallique ou un coffret en acier, qui perturbent la réception. Écartez-la aussi des câbles d’alimentation et des éclairages. Une antenne externe GOL148REA bien placée donne en général un gain de portée nettement perceptible au quotidien, sans modifier les réglages de la motorisation.

Complétez votre équipement

Pour une carte LCU30H, voyez le récepteur radio brochable sur LCU30H. Pour installer l’antenne sur un gyrophare, choisissez le support gyrophare Ditec. Découvrez aussi le digicode radio Ditec AXK4 433 MHz, le moteur coulissant ionB 400 Ditec, le moteur Ditec Facil pack complet, le moteur PWR35H Ditec et la carte de commande 6CS12E Ditec. En savoir plus sur les bandes de fréquences ISM.

Caractéristiques

Type	Antenne externe pour motorisation
Référence	Ditec GOL148REA
Fréquences	433 MHz et 868 MHz (tige à choisir)
Contenu	Antenne, tige 433 MHz, tige 868 MHz
Pose	2 modes de pose
Raccordement	Câble coaxial, 10 m maximum conseillés

Commandez votre antenne externe GOL148REA chez At Work Distribution, votre fournisseur de motorisations et d’accessoires pour portails depuis 1998.
