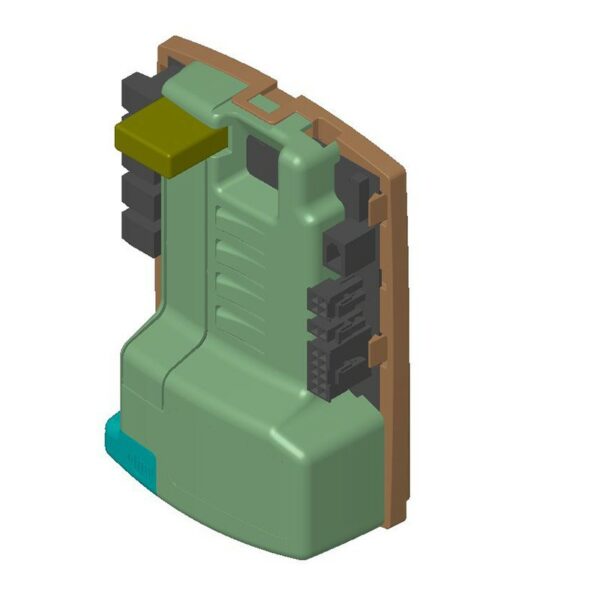

Carte de commande 6CS12E pour NEOS 300, 400 et 600 Ditec

Description

La carte de commande 6CS12E est l’armoire électronique qui pilote les motorisations Ditec NEOS 300, 400 et 600 pour portail coulissant. Lorsqu’un orage, une surtension ou l’usure met la carte hors service, le moteur ne répond plus : remplacer la carte permet souvent de remettre le portail en marche sans changer toute la motorisation. C’est une intervention courante pour un installateur, et accessible à un bricoleur soigneux qui a noté le câblage d’origine.

Les motorisations NEOS sont très répandues sur les portails coulissants résidentiels et collectifs. Disposer d’une carte de rechange d’origine permet de limiter la durée d’immobilisation du portail, un point important pour une copropriété, un parking ou un site professionnel où l’accès doit rester disponible.

La carte de commande 6CS12E, cerveau du moteur NEOS

Montée dans le moteur, la carte reçoit les ordres des télécommandes, du digicode ou des boutons, et gère le cycle d’ouverture et de fermeture. Elle prend aussi en compte les dispositifs de sécurité raccordés, comme les photocellules, et commande le feu clignotant. C’est donc l’élément central de l’automatisme : sans elle, le moteur reste à l’arrêt.

Une carte de commande 6CS12E d’origine

Il s’agit d’une pièce de rechange d’origine Ditec, la marque d’Entrematic. Une carte d’origine garantit la compatibilité avec le câblage, les borniers et les accessoires déjà en place sur votre NEOS. Vous conservez vos photocellules, votre gyrophare et vos organes de commande, sans adaptation.

Quand remplacer la carte ?

Les signes d’une carte défaillante sont connus : portail qui ne réagit plus alors que l’alimentation est présente, voyants éteints, composants brûlés visibles, comportement erratique après un orage. Avant de conclure, vérifiez les fusibles, l’alimentation secteur et les sécurités : une photocellule masquée ou un contact de stop ouvert bloque aussi le portail.

Les atouts de la carte de commande 6CS12E

• Pièce d’origine Ditec (Entrematic)
• Compatible NEOS 300, 400 et 600
• Remplacement direct sans changer le moteur
• Conservation des accessoires existants
• Gestion des sécurités raccordées
• Solution économique face à une motorisation neuve

Pour qui ?

• Installateurs et dépanneurs d’automatismes
• Serruriers et métalliers
• Syndics et gestionnaires de sites équipés de NEOS
• Particuliers dont la carte est hors service

Important : coupez l’alimentation secteur et, le cas échéant, les batteries avant toute intervention. Notez ou photographiez le câblage avant de démonter l’ancienne carte. Pour un NEOS 600 EHSF, vérifiez auprès de nous la version de carte requise.

Installation et paramétrage

Remettez les fils sur les mêmes borniers qu’avant, puis refaites l’apprentissage de la course et, si besoin, l’enregistrement des télécommandes. Réglez ensuite la force et la vitesse selon le poids du portail et contrôlez le bon fonctionnement des sécurités. Consultez la notice technique Ditec du moteur pour les réglages détaillés de la carte de commande 6CS12E.

Réparer plutôt que remplacer la motorisation

Sur une motorisation NEOS en bon état mécanique, avec un moteur, un réducteur et un pignon sains, changer uniquement la carte est la solution la plus logique. Le coût reste limité par rapport à un moteur complet, et vous gardez l’installation existante : fixation au sol, crémaillère, câblage et accessoires. Avant de commander, comparez la référence inscrite sur votre ancienne carte avec la carte de commande 6CS12E pour éviter toute erreur.

Protéger la carte dans la durée

La foudre et les surtensions sont les premières causes de panne. Une protection sur la ligne d’alimentation et une bonne étanchéité du capot limitent les risques. Veillez aussi à ce que les passages de câbles soient bien fermés pour éviter l’entrée d’insectes et d’humidité dans le carter. Un kit de batteries de secours permet également de continuer à ouvrir le portail pendant une coupure de courant.

Complétez votre équipement

Pour la motorisation coulissante, découvrez le moteur coulissant ION 400 Ditec et la crémaillère noire 1000 mm. Pour la commande par code, voyez le digicode radio Ditec AXK4. En savoir plus sur les cartes électroniques.

Caractéristiques

Type	Carte de commande pour motorisation coulissante
Référence	6CS12E
Marque	Ditec (Entrematic)
Moteurs compatibles	NEOS 300, 400 et 600
Application	Portail coulissant
Origine	Pièce de rechange d’origine

Commandez votre carte de commande 6CS12E chez At Work Distribution, votre fournisseur de motorisations et de pièces détachées pour portails depuis 1998.
