Insert a sertir tête fraisée

Description

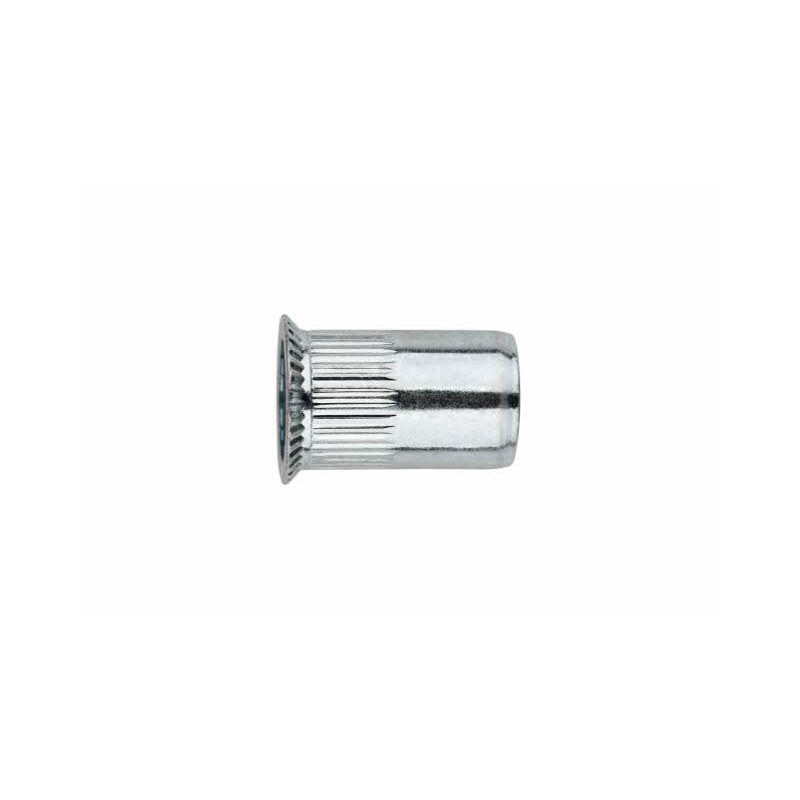

Quand deux pièces doivent se plaquer l’une contre l’autre sans le moindre jeu, ou qu’une surface doit rester lisse, aucune tête ne doit dépasser. L’insert à sertir tête fraisée répond à cette exigence : sa tête conique vient se noyer dans une fraisure réalisée dans le support, et affleure exactement la surface une fois serti.

Pourquoi choisir un insert à sertir tête fraisée ?

C’est la solution quand l’esthétique ou l’encombrement interdisent toute saillie : panneaux visibles, pièces coulissantes, plaques qui doivent reposer à plat, habillages. La tête conique centre aussi l’insert dans son logement et offre une bonne tenue, car elle s’appuie sur toute la surface de la fraisure.

Sa contrepartie : elle demande une fraisure, et donc un support assez épais pour la recevoir.

Tête fraisée, tête réduite ou tête large ?

• Tête fraisée (ce modèle) : pose 100 % affleurante, dans un support fraisé
• Tête réduite : quasi affleurante, sans fraisure, sur trou précis
• Tête large : appui maximal, supports tendres et trous imprécis

Les 5 atouts de l’insert à sertir tête fraisée INDEX

• Pose parfaitement affleurante : aucune surépaisseur
• Surface plane, idéale pour les pièces visibles et coulissantes
• Centrage naturel grâce à la tête conique
• Pose d’un seul côté, dans les tubes et profilés fermés
• 5 tailles de M4 à M10, qualité INDEX

Tailles disponibles

Filetage	Longueur
M4	11 mm
M5	13 mm
M6	16 mm
M8	19 mm
M10	21 mm

Pour quels travaux ?

• Panneaux et habillages métalliques visibles
• Pièces coulissantes et glissières
• Menuiserie aluminium et vitrines
• Mobilier et agencement métallique
• Carrosserie et aménagement de véhicules

Comment poser un insert à sertir tête fraisée ?

1. Percez au diamètre indiqué pour la taille choisie.
2. Réalisez une fraisure à l’angle de la tête [90°, à confirmer], à la bonne profondeur pour que la tête affleure.
3. Vissez l’insert sur la tige de la pince à sertir et introduisez-le dans le logement.
4. Actionnez la pince jusqu’à la déformation complète du fût.
5. Dévissez la tige, puis vérifiez l’affleurement.

En savoir plus sur le fonctionnement de l’écrou à sertir.

Caractéristiques

Marque	INDEX
Type	Insert (écrou) à sertir
Tête	Fraisée
Angle de fraisure	[90°, à confirmer]
Matière	[acier zingué, à confirmer]
Filetages	M4 à M10
Conditionnement	[par boîte, à préciser]
Pose	Pince à sertir

Commandez vos inserts à sertir tête fraisée INDEX chez At Work Distribution, votre fournisseur de visserie pour professionnels depuis 1998.
